ZK-KYJ空壓機節電系統
【產品概述】
空壓機是工業生產重要負載，傳統空壓機的運行特性決定空壓機運行時存在較大的能源浪費。傳統空壓機驅動電機均無轉速調節，一般使用氣缸上下限壓力檢測來啟停電機工作或是加裝離合器達到相對恒定壓力控制，通常對起停次數都有所規定,如200KW以上的電機一般每小時起停不宜超過4次，且空壓機啟動時有6-7倍的沖擊電流，沖擊電網和機械負載；空壓機在卸載時壓縮電機所做的全是無用功；加載時上升的壓力都是不必要的，因?yàn)榧虞d壓力設定就是最低需求壓力。
北京中科宇杰節電設備有限公司自主研發ZK-KYJ智能空壓機節電器通過調壓軟啟動，使的壓縮機啟動電流大幅度降低，避免壓縮機啟動時，啟動電流過大對設備造成的沖擊和損害；根據用戶壓縮空氣的需求量，精確匹配出電機功率避免浪費；同時壓力穩定也可使用氣設備生產工藝得到保證，十分有利于企業產品質量的控制。
?
【基本原理】

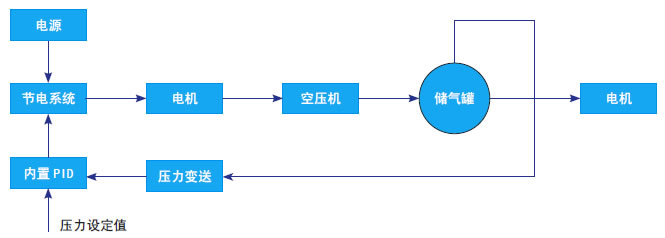

ZK-KYJ空壓機節電系統針對傳統空壓機供氣控制方式存在的諸多問題，應用智能節電保護系統進行恒壓供氣控制。采用這一方案時，我們可以把管網壓力作為控制對象，壓力變送器YB將儲氣罐的壓力P轉變?yōu)殡娦盘?hào)送給PID智能調節器，與壓力設定值P0作比較，并根據差值的大小按既定的PID控制模式進行運算，產生控制信號送智能節電保護系統，通過系統控制電機的輸出功率，從而使實際壓力P始終接近設定壓力P0。同時，該方案可增加市電與節電切換功能，并保留原有的控制和保護系統，另外，采用該方案后，空壓機電機從靜止到旋轉工作可由節電系統實現軟啟動，避免了啟動沖擊電流和啟動給空壓機帶來的機械沖擊。
（1）調速節電：通過北京中科宇杰節能設備的變頻器調節電機在一個最佳轉速運行，從而調節電機的功率，使電動機及設備運行始終保持在最佳的經濟當量，達到電動機節電運行的目的。
【性能特點】
* 將功率因數由0.7～0.8提高到0.96以上，大大減少了無功電流，降低了線路損耗，提高了電網質量和供電效率。對供電設備而言，相當于起到了增容的作用；
* 軟起動，起動平滑無沖擊。這樣一方面可以減小起動時對電動機和電網的沖擊，既保護了電動機，延長了其使用壽命，對電網而言又可以算是增加了系統的裝機容量；
* 使空壓機壓力上下限控制方式變?yōu)楹銐嚎刂疲箍諌簷C(jī)系統輸出與所需功率精確匹配，減少壓力偏高區域的無謂高能耗損失，避免卸載或空載運行時的低效率工作狀態，節電率可達10～30%；
* 生產中不需要對節電設備進行調整，全程自動跟蹤控制，且有多種（過流、超載、過壓、欠呀等）保護功能，簡單、安全、方便；
* 設備噪音降低約10DB，設備動作更穩，環境得到改善；
* 旁路/節能轉換功能方便用戶在任何時候，進行節能和旁路運行狀態切換，保障穩定運行。
【技術參數】
| 額定電壓 | AC380V |
| 額定電流 | 詳見箱體銘牌 |
| 額定頻率 | 50HZ |
| 過載能力 | 允許在 1.2 倍穩態過電流下連續運行 |
| 絕緣水平 | 2.5KV |
| 防護等級 | IP32-54 |
| 安裝方式 | 串聯或并聯在電機控制柜側 |
| 冷卻方式 | 風扇冷卻 |
| 工作溫度 | — 40 ℃～ 85 ℃ |
【適用范圍】
活塞、螺桿等各類空壓機的節能改造。
【規格型號】
| 產品型號 | 標稱功率（ KW ） | 尺寸（ L*W*H ） mm |
| ZK-KYJ-7.5 ～ 18.5 | 7.5 ～ 18.5 | ? |
| ZK-KYJ-22 ～ 45 | 22 ～ 45 | ? |
| ZK-KYJ-55 ～ 90 | 55 ～ 90 | ? |
| ZK-KYJ-110 ～ 160 | 110 ～ 160 | ? |
| ZK-KYJ-200 ～ 350 | 200 ～ 350 | ? |
